ESP32开发板TFT触控屏(小黄板)[MicroPython]：刷入MicroPython+LVGL固件和示例演示

NO.1

MicroPython+LVGL

上期文章演示的为刷入Demo固件，查看屏幕显示和触控（但是固件不是MicroPython编译）

参考文章

《ESP32开发板TFT触控屏(小黄板)[MicroPython]：示例Demo刷入固件，测试屏幕显示和触控》

本期记录小黄板刷入MicroPython+LVGL固件

不出意外的后，后期主要以图形化显示为主（副屏作用），最多加个温湿度传感器等

编译固件，参考文章

《MicroPython[ESP32]：编译ESP32-S3 (SPIRAM Octal)16外8内固件和ESP32 LVGL》

获取所需的固件后，可以使用Thonny软件来刷入固件

NO.2

刷入固件

下载编译好的MicroPython+LVGL固件

可以看到有2.17M大小

官方默认的MicroPython固件没有LVGL

使用自己编译的带LVGL的固件，无需再额外引入LVGL库，可以直接使用

本文示例为LVGL v8.3版本

下载Thonny安装并打开

官网地址

https://thonny.org/

点击运行，配置解释器

在弹出的弹框中点击

安装或者更新MicroPython

Port下拉选择对应的串口（注意这个串口一定是对应你的小黄板，不确定的话，就拔插看看那个串口消失或者显示）

Firmware点击Browse选择刚刚下载的ESP32+LVGL的固件esp32_lvgl.bin

点击安装

可以弹框左下角有对应进度提示

等待进度到100%

看到Done，说明固件刷入完成

NO.3

使用固件

刷入固件成功后，我们需要看一下我们固件的版本，以及写个例子验证固件功能

建议刷入固件后，小黄板电源重启一次

然后在Thonny中再次打开配置解释器

下拉选择对应的串口COM15，点击好的

可以看到Shell控制台更新了提示信息

MicroPython v1.19.1-684-g56c824b74-dirty on 2023-05-20; ESP32 module with ESP32

Type “help()” for more information.

当前MicroPython版本为v1.19.1
当前固件编译时间为2023-05-20日编译
当前固件模块为ESP32

目前为止，没有报错，且初步看到MicroPython控制台提示

接下来我们使用MicroPython查看当前小黄板的内存等信息

参考文章

《MicroPython[ESP32-S3]：使用esptool刷入固件，支持lvgl》

控制台输入以下命令，然后回车

import micropython

接着输入命令，然后回车

micropython.mem_info()

可以看到红框内的信息

stack: 736 out of 31744

GC: total: 108032, used: 9056, free: 98976

No. of 1-blocks: 196, 2-blocks: 28, max blk sz: 32, max free sz: 6174

描述为

总内存108KB，已使用9KB，剩余内存98KB

再次输入命令，回车

import esp

再次输入，并回车

esp.flash_size()/1024/1024

可以看到显示4.0，也就是硬件的falsh闪存为4M

至此，MicroPython固件和硬件信息查看成功

NO.4

测试LVGL

显示hello world

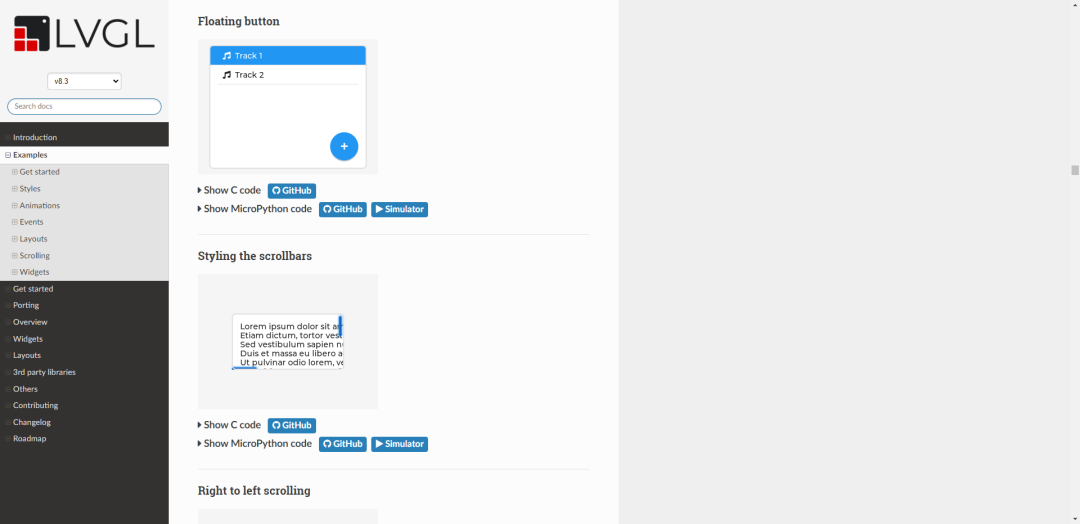

首先LVLG官方文档

https://docs.lvgl.io/8.3/examples.html

小黄板的针脚接口请自行参开对应的代码资料（虽然这个英文资料基本跑不起来）

初始化屏幕并显示文字hello wolrd

参考代码

# 设置背景颜色
scr.set_style_bg_color(lv.color_hex(0x00000), lv.PART.MAIN)
# 设置文字
label = lv.label(scr)
label.set_text("hello wolrd")
label.set_style_text_color(lv.color_hex(0xffffff), lv.PART.MAIN)
label.center()

实际效果

可以看到屏幕正常显示（屏幕点亮）

显示的为黑色的背景颜色（暗黑模式护眼省电）

显示的为白色的hello world文字并且居中

至此固件自带LVGL的功能验证成功

NO.5

Tips

官网演示了很多Demo，基本支持C语言和Micropython

剩下的就是数据的展示，如粉丝计数器，电脑配置面板等

参考文章

《MicroPython[ESP32-S3]：LVGL显示GIF+http request显示哔哩哔哩粉丝计数》
